Obturadores para tuberías y sistemas de contención

Se rompe un GRG que almacena químico. En cuestión de segundos, cientos de litros empiezan a correr por el patio de la fábrica. Tu equipo reacciona rápido, usan absorbentes, pero el líquido es más veloz y busca la pendiente. ¿Hacia dónde va? Directo a la rejilla del alcantarillado.

Si no tienes un sistema de sellado de tuberías o de superficie, el problema deja de ser "limpiar un charco" para convertirse en un desastre medioambiental de escala pública. Una vez que el vertido entra en las canalizaciones, has perdido el control.

Los obturadores son, literalmente, el último muro entre un incidente controlado y una pesadilla legal con sanciones graves. Vamos a explorar los sistemas de obturación como el sistema automático SCAC.

Soluciones para el sellado y obturación de canalizaciones

Cuando hablamos de obturadores, muchos piensan en esos "balones" inflables para reparar tuberías. Pero en la industria, la obturación es una disciplina mucho más amplia. Se trata de entender cómo se mueve el agua (y los contaminantes) por tu planta y cómo ponerles un "stop" definitivo en tiempo récord.

¿Qué son los obturadores de superficie y cómo protegen tu instalación?

Los obturadores de superficie son, quizás, los héroes más infravalorados del control de vertidos. A diferencia de los que se meten dentro de la tubería, estos actúan «por fuera», bloqueando la entrada al sistema de saneamiento desde la propia rejilla o imbornal.

Funcionamiento técnico ante vertidos químicos accidentales

Imagina una placa flexible, fabricada en poliuretano de alta densidad, que se "pega" literalmente al suelo por su propio peso y por su naturaleza pegajosa. Cuando ocurre un vertido químico, el operario corre y lanza esta placa sobre la rejilla.

– Efecto ventosa:

El material se adapta a las irregularidades del pavimento, creando un sello hermético que impide que ni una gota de químico entre en la red.

– Resistencia extrema:

Estos sistemas están diseñados para aguantar sustancias agresivas sin deshacerse, dando tiempo a los equipos de limpieza para recoger el vertido con absorbentes o bombas de trasiego.

Descarga la historia que hará que tu empresa actúe

Descubre la historia del desastre de Polinyà: cómo un presupuesto rechazado de obturadores terminó en imputaciones penales para el Gerente y el Responsable de Prevención.

Importancia de la obturación en la gestión de aguas industriales

Muchas empresas centran todos sus esfuerzos en tener depuradoras, pero se olvidan de que la prevención de vertidos en redes de agua empieza mucho antes.

Si no puedes aislar un tramo de tu red de saneamiento en caso de emergencia, tu depuradora (o la red municipal) puede recibir una carga contaminante que destruya su tratamiento biológico en cuestión de minutos. La obturación no es solo "tapar un agujero", es gestionar el riesgo hidráulico de toda tu instalación de forma inteligente.

Tipos de sistemas de obturación y aplicaciones industriales

No existe un obturador universal para todo. El éxito de tu plan de emergencia depende de elegir la herramienta adecuada para cada escenario: ¿es una emergencia repentina o es una zona de riesgo constante donde necesitamos algo fijo?

Placas de obturación: Protección rápida de imbornales

Si buscas la solución de emergencia por excelencia, son las placas de poliuretano. Son la "tirita" profesional de la industria.

Materiales y resistencia química de las placas de poliuretano

El poliuretano es el material rey aquí por tres razones:

1. Flexibilidad:
Se amolda a cualquier superficie, incluso si el asfalto está viejo o tiene grietas.

2. Memoria de forma:
Después de usarla y lavarla, vuelve a su forma original, lista para la próxima crisis.

3. Inercia química:
Resiste aceites, hidrocarburos y la gran mayoría de ácidos y bases industriales.

Las características mecánicas de las barreras portátiles varían drásticamente según su composición. Para profundizar en los criterios de capas, niveles de adherencia y cómo calcular el margen de seguridad de 10 cm según el tamaño de imbornal, consulta nuestra guía completa sobre materiales y dimensiones de las placas de obturación.

Obturadores fijos de contención y sistemas mecánicos

¿Qué pasa si el riesgo es tan alto que no podemos confiar en que un operario llegue a tiempo con una placa? Aquí entran los sistemas de obturación fijos.

Instalación permanente para el control de flujos en tuberías

Estos sistemas se instalan directamente en las arquetas o colectores principales (preferiblemente en los puntos más próximos a la salida del vertido al exterior, antes de derivar en ríos, rieras, mares o lagos). Pueden ser:

– Válvulas de guillotina manuales o motorizadas:
Que se cierran con solo pulsar un botón desde una sala de control.

– Obturadores hinchables fijos:
Conectados a un sistema de aire comprimido que se activa ante una alarma de vertido. Son la solución ideal para el aislamiento preventivo de parcelas industriales completas antes de que el agua salga hacia el colector municipal.

Son la solución ideal para el aislamiento preventivo de parcelas industriales completas antes de que el agua salga hacia el colector municipal.

Sistemas de obturación de superficie portátiles

A medio camino entre la placa y el sistema fijo, tenemos barreras y cuñas portátiles. Son ideales para redirigir vertidos. Si el vertido no se puede tapar, lo "guiamos" hacia una zona de sacrificio o un tanque de tormentas usando barreras magnéticas o de poliuretano flexible.

Normativa y sistemas SCAC (Sistemas de Contención de Aguas Contaminadas)

Entramos en el terreno de la ley, y aquí es donde las cosas se ponen serias. En España y Europa, la normativa medioambiental ha dejado de ser una sugerencia para convertirse en una guillotina para las empresas no preparadas.

Cumplimiento legal: El 45% de las empresas no cumplen la normativa de vertidos

Este es un dato que debería quitarle el sueño a cualquier director de planta: casi la mitad de las instalaciones industriales en España no cumplen con los requisitos mínimos de confinamiento de vertidos accidentales.

Muchos creen que con tener un seguro de responsabilidad civil es suficiente, pero las pólizas suelen tener cláusulas de exclusión si se demuestra que la empresa no contaba con los obturadores o sistemas de contención exigidos por la ley. No estar preparado no es un infortunio, es una negligencia legal.

Real Decreto APQ 656/2017

El Capítulo VIII, Artículo 42, obliga explícitamente a que todos los efluentes líquidos contaminados, incluidas las aguas utilizadas en la defensa contra incendios, sean contenidos y tratados para cumplir la legislación de vertidos.

Directiva Europea 2004/35/CE

Bajo el estricto principio de "quien contamina paga", obliga a los operadores a prevenir, evitar y reparar cualquier daño ecológico a los cuerpos de agua, asumiendo costes penales y económicos devastadores.

El incumplimiento normativo de la directiva RAQ-3-31 suele descubrirse de la peor manera: tras un incidente. Analizamos el impacto ambiental y reputacional en nuestro informe sectorial sobre por qué el 45% de las empresas no cumplen la normativa en caso de vertido, incluyendo el análisis del reciente accidente por fallos en canalizaciones en Segovia.

Cómo el SCAC evita desastres medioambientales en la red de saneamiento

El Sistema de Contención de Aguas Contaminadas (SCAC) de Haladjian es la innovación de referencia para asegurar el cierre total de las tuberías en situaciones críticas, destacando por su alta capacidad de retención de grandes volúmenes de líquidos contaminantes.

Ventajas competitivas del sistema SCAC

Funcionamiento 100% autónomo:
No depende de alimentación eléctrica externa. Su activación neumática garantiza una respuesta inmediata y efectiva incluso durante apagones generales en situaciones catastróficas.

Instalación rápida y sin paradas de producción:
La puesta en marcha requiere únicamente entre 3 y 4 horas de montaje por parte de nuestros técnicos especializados, lo que permite a tu empresa mantener la actividad laboral normal sin perder costosas horas de producción.

Coste altamente competitivo:
Ofrece una protección avanzada con una relación coste-beneficio muy superior a las costosas obras civiles de desvío del mercado.

Retornos y reconocimientos:
Al minimizar a cero el riesgo de contaminación y proteger los recursos naturales, tu empresa no solo evita multas, sino que mejora su reputación e imagen pública, pudiendo optar a reconocimientos económicos e institucionales por parte del Estado.

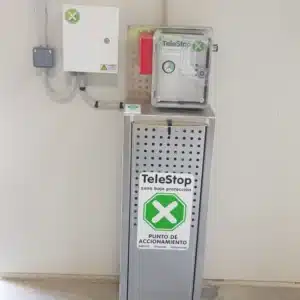

Anatomía técnica del sistema de obturación fijo

El sistema se divide claramente en dos infraestructuras: la parte enterrada (dentro de la canalización donde se aloja el obturador fijo) y el armario de control en superficie, compuesto por:

1. Módulo de inflado:
Transmite la señal de actuación al obturador. Cuenta con una llave de apertura (interna o externa según diseño) que actúa como llave de paso para iniciar la acción.

2. Célula fotovoltaica:
Alimenta la batería del módulo de forma ecológica para mantener activa la diagnosis técnica del sistema.

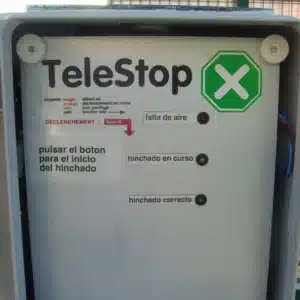

3. Botón y LEDs de estado:
Permite visualizar de forma instantánea la situación del tapón enterrado. El sistema incorpora un código cromático intuitivo: Verde (inflado correcto y hermético), Amarillo (en proceso de inflado) y Rojo (alerta, falta de presión o inflado).

Una inversión preventiva en obturación automatizada es una fracción mínima comparada con las consecuencias de un escape sin control. Accede a nuestro desglose financiero con cifras reales sobre los costes directos e indirectos de un accidente industrial, donde evaluamos la remediación de suelos y el impacto de la crisis de la planta química de Tarragona.

Guía de selección: Cómo elegir el obturador adecuado

Comprar un obturador al azar es como comprar un zapato sin saber tu número: puede que tape, pero no va a funcionar cuando lo necesites. Además, la implementación de un SCAC puede presentar ciertos desafíos que se resuelven fácilmente con la planificación adecuada.

Factores clave: Diámetro de tubería, presión y compatibilidad química

Antes de invertir, debes responder a estas tres preguntas técnicas:

1. ¿Qué diámetro tiene la canalización?:
Un obturador hinchable tiene un rango de trabajo. Si lo inflas fuera de ese rango, puede reventar o no sellar.

2. ¿A qué presión se va a enfrentar?:
En una inundación o un vertido masivo, el agua ejerce fuerza. Necesitas saber cuántos «bares» de contrapresión puede aguantar el dispositivo. No es lo mismo sellar un tubo vacío que uno con 5 metros de columna de agua empujando detrás.

3. ¿Qué líquido vamos a parar?:
El caucho natural es genial para agua, pero se deshace con el gasoil. Para hidrocarburos o químicos, necesitas nitrilo, neopreno o poliuretano.

Desafíos comunes de implantación y cómo los solucionamos

Ausencia de acceso directo a las tuberías:
Si tu planta no cuenta con una arqueta de registro en el punto crítico de salida, en Haladjian nos encargamos de realizar la obra civil mínima o la apertura de la arqueta necesaria para facilitar la instalación y el posterior mantenimiento sin complicaciones.

Limitaciones de usabilidad:
El SCAC está diseñado estrictamente como un sistema de emergencias críticopolivalente (vertidos accidentales o incendios). No debe utilizarse de forma preventiva para operaciones cotidianas de carga y descarga de fluidos. Para operaciones rutinarias, te asesoramos con barreras portátiles específicas.

Factor humano en la activación:
De nada sirve la tecnología si el operario no sabe cómo reaccionar. En Haladjian suministramos, instalamos y formamos de manera presencial a tus operarios y encargados de seguridad mediante simulacros y formaciones de activación rápida en caso de vertido.

Operaciones de mantenimiento preventivo e inspección

Un obturador olvidado en un cajón o en una arqueta durante años es un dispositivo que fallará el día de la catástrofe. Como todo sistema de seguridad crítica, exige un protocolo de revisión estricto.

Programa de mantenimiento recomendado

Para garantizar la operatividad total, se requiere de un mantenimiento obligatorio una vez al año. Nuestros técnicos especializados se desplazan a tus instalaciones para realizar un chequeo exhaustivo (aproximadamente 1 hora por obturador) que incluye:

Inspección visual de la flexibilidad y el desgaste del caucho o poliuretano del obturador. La vida útil estimada de un equipo bien mantenido es de mínimo 10 años, momento a partir del cual los fluidos de la canalización pueden empezar a mermar sus propiedades mecánicas.

Revisión técnica de los flexibles de estado y latiguillos tanto del armario como del obturador

Calibración, limpieza y regulación del sistema de inflado y del reductor de presión.

Sustitución sistemática de consumibles críticos: En cada mantenimiento anual se sustituyen (si se detecta desgaste) los flexibles, las juntas del reductor de presión y la batería del módulo de control de superficie.

Garantías e informes post-inspección

Certificación oficial:
A la semana de concluir la revisión, recibirás un informe técnico detallado del estado de tus instalaciones, indicando si se requiere modificar o anticipar la sustitución de algún elemento de cara al año siguiente.

Renovación de garantía:
En Haladjian, el fabricante, el montador y el servicio técnico somos la misma empresa. Por ello, cada mantenimiento anual ejecutado autogenera una garantía integral de rendimiento que cubre el sistema hasta el año siguiente.

Costes controlados:
El servicio de mantenimiento regular está disponible desde 2.000 euros por obturador instalado, una cifra ínfima comparada con las multas medioambientales o las cuotas de reparación de un vertido descontrolado.

El descalibrado de sondas ópticas o la acumulación de sedimentos y bacterias (bio-film) en las arquetas pueden dejar ciego un sistema automático. Si eres responsable de la seguridad de tu planta, lee la guía de mantenimiento preventivo para sistemas de contención (SCAC) y establece un plan de auditoría anual y pruebas de estanqueidad infalibles.

Protege lo que más importa con un mantenimiento anual del SCAC

Al instalar el sistema de obturación para aguas pluviales, acuérdate de incluir el mantenimiento obligatorio anual para garantizar que pueda estar en las mejores condiciones en caso de emergencia.

Tu seguridad no espera, Haladjian asesora, suministra y mantiene.

Añade el mantenimiento anual a tu compra:

Descubre todo sobre el sistema de obturación fija de Haladjian.

Lo que necesitas saber para mantener tu Sistema SCAC en perfecto estado.

Te guiamos en el simulacro de inflado y desinflado del obturador externo móvil.

Preguntas Frecuentes (FAQ) sobre obturadores y contención

¿Qué diferencia hay entre un obturador de bypass y uno ciego?

El obturador ciego sella la tubería por completo. El de bypass tiene un orificio central que permite pasar una manguera para desviar el flujo de agua controladamente mientras se realiza una reparación o se gestiona un vertido.

¿Se pueden reutilizar las placas de obturación de poliuretano?

No todas, pero sí, son reutilizables la gran mayoría de las que tenemos en la shop. Después de un uso, se lavan con agua y detergente neutro para eliminar el contaminante y recuperan su adherencia natural. Son una inversión a muy largo plazo.

¿Es obligatorio por ley instalar sistemas SCAC?

Depende de tu Autorización Ambiental Integrada (AAI) y del riesgo de tu actividad. Sin embargo, para empresas que manejan grandes volúmenes de químicos o hidrocarburos cerca de cauces públicos, es la única forma de cumplir con la responsabilidad medioambiental exigida.

¿Qué presión aguantan los obturadores inflables estándar?

Normalmente, los obturadores industriales aguantan entre 0.5 y 1.5 bares de contrapresión, pero existen modelos reforzados para alta presión que llegan a los 6 o 10 bares. Siempre debe consultarse la ficha técnica antes de la instalación.

¿Qué ocurre si necesito asistencia técnica inmediata?

El sistema incluye un completo manual de instrucciones técnico. Si la incidencia persiste, Haladjian proporciona asistencia telefónica directa o desplaza a un técnico de emergencia a tus instalaciones en un tiempo récord para solucionar cualquier avería neumática o electrónica.

El seguro de vida de tu red de aguas

Dominar el arte de los obturadores es pasar de una actitud reactiva ("a ver qué pasa si hay un derrame") a una proactiva ("sé exactamente cómo voy a atrapar el vertido en 30 segundos").

Ya sea mediante placas de poliuretano portátiles para una respuesta rápida, o sistemas SCAC automatizados para proteger tus canalizaciones las 24 horas del día, la obturación es la base de una industria responsable. No dejes que el 45% de incumplimiento normativo te incluya en sus estadísticas. Protege tus redes, protege tu inversión y, sobre todo, protege el medio ambiente.

¿Sabes cuál es el diámetro exacto de tu arqueta de salida o necesitas que un técnico te ayude a dimensionar tus sistemas de obturación? Un pequeño error de medida hoy es una fuga incontrolable mañana.
